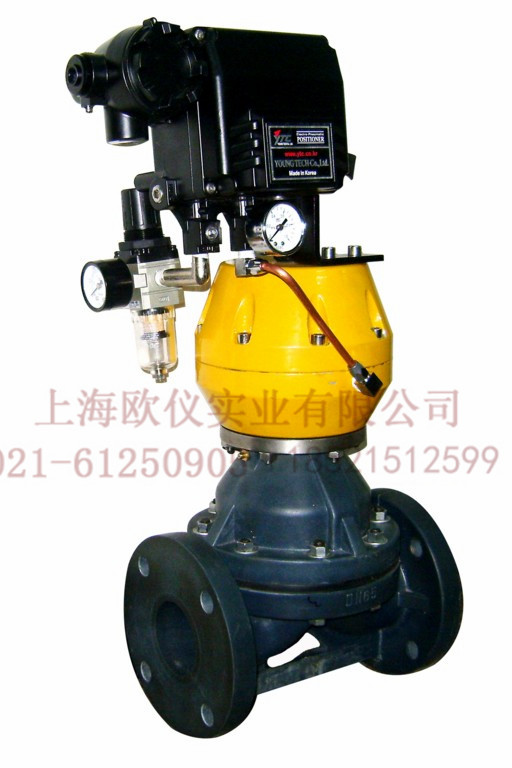

派沃爾 歐儀----氣動UPVC隔膜閥帶定位器
產品名稱：氣動UPVC隔膜閥帶定位器
產品特點： | 精小型氣動活塞隔膜調節閥由隔膜閥和氣動執行機構兩部分組成，它以壓縮空氣為動力，實與對工藝管道中流體介質流量的調節。由于在結構上采用帶有耐腐蝕襯里的閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑，故氣動薄膜隔膜閥具有陰力小，流量大、無外漏和方便可靠、防火防爆的優點，廣泛適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含穎粒、帶纖維以及有毒和不充許污染的介質的流量調節。 |
空氣驅動 | 壓縮空氣 4-6bar |
公稱通經 | 15-200mm |
公稱壓力 | 1.0Mpa |
使用溫度 | -10℃～60℃ |
連接方式 | 法蘭 |
閥體材質 | 鑄鐵、鑄鋼 |
膜片材質 | PTFE、EPDM |
適用介質 | 各種水處理 |
執行器 | 鋁合金 |
安裝方向 | 任意角度 |
可選附件 | 限位開關、定位器、電磁閥、減壓閥 |
公稱通徑 （DN） | H1 （高） | 外形尺寸 | |||||
D1（ 法蘭外徑） | D （法蘭螺孔中徑） | L （閥體長度） | n （法蘭螺孔數量） | C （ 螺孔大小） | B （法蘭厚度） | ||
15 | 125 | 65 | 95 | 125 | 4 | 14 | 14 |
20 | 130 | 75 | 105 | 135 | 4 | 14 | 16 |
25 | 145 | 85 | 115 | 145 | 4 | 14 | 16 |
32 | 180 | 100 | 135 | 160 | 4 | 18 | 16 |
40 | 220 | 110 | 145 | 180 | 4 | 18 | 16 |
50 | 250 | 125 | 160 | 210 | 4 | 18 | 18 |
65 | 280 | 145 | 180 | 250 | 4 | 18 | 22 |
80 | 340 | 160 | 195 | 300 | 4 | 18 | 25 |
100 | 370 | 180 | 215 | 350 | 8 | 18 | 25 |
125 | 420 | 210 | 245 | 400 | 8 | 18 | 30 |
150 | 480 | 240 | 280 | 460 | 8 | 23 | 30 |
200 | 625 | 295 | 335 | 570 | 8 | 23 | 35 |
空氣驅動 | 壓縮空氣 4-6bar |
公稱通經 | 15-200mm |
公稱壓力 | 1.0Mpa |
使用溫度 | -10℃～60℃ |
連接方式 | 法蘭 |
閥體材質 | 鑄鐵、鑄鋼 |
膜片材質 | PTFE、EPDM |
適用介質 | 各種水處理 |
執行器 | 鋁合金 |
安裝方向 | 任意角度 |
可選附件 | 限位開關、定位器、電磁閥、減壓閥 |
公稱通徑 （DN） | H1 （高） | 外形尺寸 | |||||
D1（ 法蘭外徑） | D （法蘭螺孔中徑） | L （閥體長度） | n （法蘭螺孔數量） | C （ 螺孔大小） | B （法蘭厚度） | ||
15 | 125 | 65 | 95 | 125 | 4 | 14 | 14 |
20 | 130 | 75 | 105 | 135 | 4 | 14 | 16 |
25 | 145 | 85 | 115 | 145 | 4 | 14 | 16 |
32 | 180 | 100 | 135 | 160 | 4 | 18 | 16 |
40 | 220 | 110 | 145 | 180 | 4 | 18 | 16 |
50 | 250 | 125 | 160 | 210 | 4 | 18 | 18 |
65 | 280 | 145 | 180 | 250 | 4 | 18 | 22 |
80 | 340 | 160 | 195 | 300 | 4 | 18 | 25 |
100 | 370 | 180 | 215 | 350 | 8 | 18 | 25 |
125 | 420 | 210 | 245 | 400 | 8 | 18 | 30 |
150 | 480 | 240 | 280 | 460 | 8 | 23 | 30 |
200 | 625 | 295 | 335 | 570 | 8 | 23 | 35 |
