派沃爾歐儀----氣動襯氟隔膜閥

產品介紹技術參數

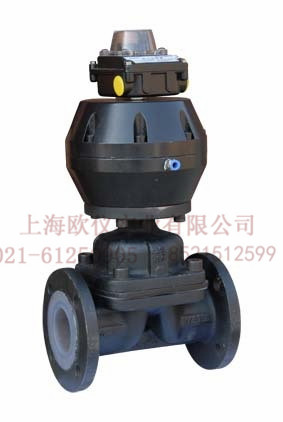

產品名稱：氣動襯氟隔膜閥

規范標準：
型號：G641J、G641F46
尺寸：DN20-DN200
壓力等級：≤PN10
適用溫度：≤120oC
連接方式：法蘭
驅動方式：氣動

材質：
閥體：鑄鐵、鑄鋼、不銹鋼等.
密封：聚四氟乙烯、各種橡膠
結構特點：
以壓縮空氣為動力帶動傳動螺桿，使閥芯上下運動，同時拉動膜片上下運動使其關閉和打開.
結構緊湊、簡單、體積小，外形美觀.
主要技術參數：

公稱通徑		標準值							參考值
DN（mm）	NPS inch	L	D	D1	D2	f	b	Z- φ d	D0	H	WT（kg）
DN（mm）	NPS inch	PN0.6MPa/1.0MPa
20	3/4	121	105	75	58	2	16	4- φ 13.5	70	92	3.0
25	1	131	115	85	68	2	16	4- φ 13.5	83	96	4.0
32	1^1/4	150	140	100	78	2	18	4- φ 17.5	114	131	6.5
40	1^1/2	163	150	110	88	3	18	4- φ 17.5	114	142	7.5
50	2	194	165	125	102	3	20	4- φ 17.5	140	167	10.5
65	2^1/2	220	185	145	122	3	20	4- φ 17.5	165	203	17.5
80	3	253	200	160	133	3	22	8- φ 17.5	230	216	25.0
100	4	309	220	160	158	3	24	8- φ 17.5	280	270	36.0
125	5	362	250	210	184	3	26	8- φ 17.5	280	319	47.0
150	6	412	265	240	212	3	26	8- φ 22	363	365	72.0
200	8	529	340	295	268	3	28	8- φ 22	483	462	142

規范標準：
型號：G641J、G641F46
尺寸：DN20-DN200
壓力等級：≤PN10
適用溫度：≤120oC
連接方式：法蘭
驅動方式：氣動
材質：
閥體：鑄鐵、鑄鋼、不銹鋼等.
密封：聚四氟乙烯、各種橡膠
結構特點：
以壓縮空氣為動力帶動傳動螺桿，使閥芯上下運動，同時拉動膜片上下運動使其關閉和打開.
結構緊湊、簡單、體積小，外形美觀.
關閉力矩小，壽命長.
膜片壓緊可自動調整，受壓均勻，密封可靠.
膜片裝入閥芯采用推入式，更換方便.
適用范圍：
適用于酸、堿、腐蝕性介質等

主要技術參數：

公稱通徑		標準值							參考值
DN（mm）	NPS inch	L	D	D1	D2	f	b	Z- φ d	D0	H	WT（kg）
DN（mm）	NPS inch	PN0.6MPa/1.0MPa
20	3/4	121	105	75	58	2	16	4- φ 13.5	70	92	3.0
25	1	131	115	85	68	2	16	4- φ 13.5	83	96	4.0
32	1^1/4	150	140	100	78	2	18	4- φ 17.5	114	131	6.5
40	1^1/2	163	150	110	88	3	18	4- φ 17.5	114	142	7.5
50	2	194	165	125	102	3	20	4- φ 17.5	140	167	10.5
65	2^1/2	220	185	145	122	3	20	4- φ 17.5	165	203	17.5
80	3	253	200	160	133	3	22	8- φ 17.5	230	216	25.0
100	4	309	220	160	158	3	24	8- φ 17.5	280	270	36.0
125	5	362	250	210	184	3	26	8- φ 17.5	280	319	47.0
150	6	412	265	240	212	3	26	8- φ 22	363	365	72.0
200	8	529	340	295	268	3	28	8- φ 22	483	462	142
